How to Crimping Cable UTP Straight and Crossover

Assalamu'alaikum Warahmatullahi Wabarakatuh
Hasil gambar untuk kabel utp

A.Pendahuluan
     1.)Pengertian
Unshielded Twisted Pair atau UTP adalah kabel yang menjadi media transmisi dalam jaringan Local Area Network atau LAN. Kabel UTP termasuk kabel yang tidak memiliki pelindung dan memiliki rangkaian kabel yang saling terpilin satu dengan lain.

     2.)Latar Belakang
Menambah wawasan tentang kabel UTP dan cara mengkrimping kabel UTP sesuai SOP (Standard Operation Procedure).
     3.)Maksud dan Tujuan
Ingin memaparkan cara mengkrimping kabel
     4.)Hasil yang Diharapkan
Pembaca dan penulis dapat mengkrimping kabel UTP dengan benar
B.Alat dan Bahan
-Kabel UTP
- RJ45
-Tang Krimping
-LAN Tester
C.Jangka Waktu Peleksanaan
Sekitar 5-10 menit tergantung dari skill setiap orang
D.Pembahasan
Sebelum saya memaparkan cara-cara mengkrimping kabel UTP,  ada baiknya saya menjelaskan apa itu UTP,macam macam kabel UTP,dan alat-alatnya.
     1.Kabel UTP
Unshielded Twisted Pair atau UTP adalah kabel sebagai media transmisi dalam jaringan Local Area Network atau LAN. Kabel UTP termasuk kabel yang tidak memiliki pelindung dan memiliki rangkaian kabel yang saling terpilin satu dengan lain. Keberadaan kabel UTP membuat antar jaringan komputer dapat terhubung melalui LAN.  Secara umum, kabel UTP terdiri dari delapan bagian, Empat buah kabel UTP terpilin menjadi satu dan sepasang kabel UTP lainnya dihubungkan untuk menerima dan mengirim antar jaringan komputer.
Kabel UTP sendiri telah memiliki spesifikasi khusus yaitu, EIA/TIA 568 untuk kabel UTP standar. Kabel UTP memiliki aturan pula dalam penyusunannya berdasarkan tipe yang ada. Sehingga kabel UTP pada akhirnya dapat difungsikan sebagai kabel dalam jaringan LAN. Berikut tipe-tipe kabel UTP :
Hasil gambar untuk kabel straight dan cross
     a.)Kabel Straight
Kabel straight ini merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight ini berfungsi sebagai penghubung antara 2 device yang berbeda. Agar anda tidak bingung dengan penggunaan dari kabel straight ini bisa kita lihat dengan contoh dibawah :
-Menghubungkan antara computer dengan switch
-Menghubungkan computer dengan LAN pada modem cable/DSL
-Menghubungkan router dengan LAN pada modem cable/DSL
-Menghubungkan switch ke router
-Menghubungkan hub ke router

     b.)Kabel Crossover
Pada Kabel cross over, bisa kita berikan pengertian bahwa kabel ini merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua. dan fungsi dari Kabel cross ini digunakan untuk menghubungkan 2 device yang sama.Contoh penggunaan kabel cross over adalah sebagai berikut :
-Menghubungkan 2 buah komputer secara langsung
-Menghubungkan 2 buah switch
-Menghubungkan 2 buah hub
-Menghubungkan switch dengan hub
-Menghubungkan komputer dengan router
2.Tang Crimping



Hasil gambar untuk tang crimping
Tang crimping adalah peralatan yang digunakan untuk meng-crimping RJ45 yang sudah terpasang dengan benar di kabel UTP dengan fungsi sebagai berikut:
  • Untuk memotong kabel
  • Untuk mengelupas kulit kabel
  • Untuk meng-crimping RJ45

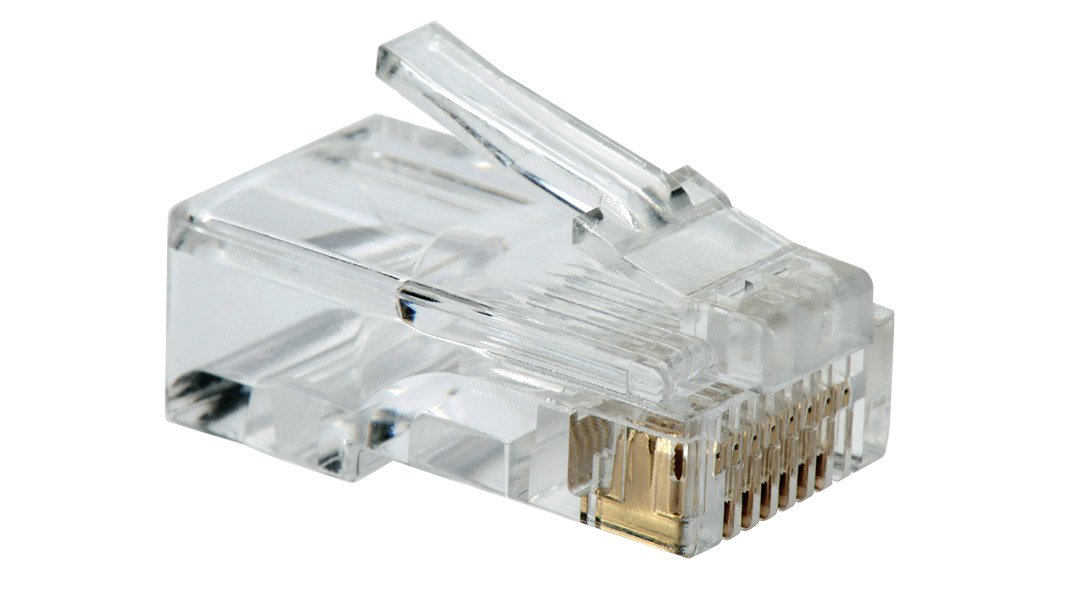

3.RJ45
Hasil gambar untuk rj45
Connector RJ 45 adalah penghubung atau konektor kabel ethernet (bagian jejaring komputer) yang digunakan dalam jaringan. Connector RJ 45 sebagai peralatan dalam jaringan yang demikian populer bisa  digunakan untuk jaringan telekomunikasi maupun jaringan internet. RJ ini merupakan konektor yang sudah terstandar untuk jaringan lokal seperti LAN maupun jaringan lainnya.

E.Tahapan Pengerjaan
Itu tadi penjelasan mengenai kabel UTP dan alat-alatnya, sekarang kita belajar cara mengkrimping atau membuat kabel LAN. Silahkan dibaca dan dipraktekkan :
  1. Siapkan alat dan bahannya
  2. Kupas kulit kabel sekitar 2 cm
  3. Susun rapi kedelapan kabel yang terdapat didalam kabel

      4. Luruskan kabel yang masih kusut
      5. Ratakan ujung kabel dengan memotongnya menggunakan tang crimping
      6.Setelah yakin  urutan warna benar dan ujung kabel sudah rata, masukkan
         kabel kedalam connector RJ45. Pastikan ujung kabel menyentuh ujung
         RJ45 dan jepitlah menggunakan tang crimping.
      7.Setelah selesai, periksa kabel yang telah dibuat menggunakan LAN tester.
         Apabila kedelapan lampu LAN tester berkedip maka kabel LAN yang anda
         buat berhasil.
E.Hasil yang Diapatkan
Sudah mengetahui definisi kabel UTP dan tahapan kerja membuat kabel LAN.
F.Kendala atau Masalah
Masalah yang saya temukan adalah ketika mengetes kabel yang telah saya buat, lampu LAN tester biasanya ada yang tidak berkedip.
G.Kesimpulan
Membuat kabel LAN itu susah susah gampang. Bagi yang sudah mahir mengkrimping kabel UTP, kesalahan yang ditemukan hanya sedikit. Sedangkan bagi pemula kemungkinan besar pasti akan mendapatkan masalah dalam pengerjaanya.
H.Referensi
Helenturvey
Sibunglonganteng

Cukup sekian untuk postingan kali ini, terima kasih telah mengunjungi blog saya. Semoga Bermanfaat :v

Wassalamu'alaikum Warahmatullahi Wabarakatuh
